Секционные ворота 2000*2400 мм DoorHan из стальных сэндвич-панелей с торсионным механизмом rsd02 premium в Пензе купить

ОФОРМИТЬ ЗАКАЗ в Пензе: 125 358 Р.

Данное предложение не является публичной офертой

Рассчитать цену

В корзину

Секционные гаражные ворота Doorhan RSD02 PREMIUM Hi Tech (2000*2400), penza.doorhan.ru

Рассчитать цену

Дизайн

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Инструкции

Тип панели: Горизонтальная полоса (внутренняя сторона панели)

Горизонтальная полоса (внутренняя сторона панели)

Цвет панели:

RAL 9003 (белый)

RAL 7016 (антрацит)

RAL 7016 («мороз»)

RAL 8017 (коричнево-красный)

RAL 8017 («мороз»)

Базовая

Дополнительная

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм с PIR-наполнителем и с усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из оцинкованной стали толщиной 1,5–2 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

Устройство защиты от обрыва пружины блокирует вал, предотвращая падение полотна ворот.

Торсионный механизм, рассчитанный на 50 000 циклов. Долговечность конструкции обеспечивает открывание и закрывание полотна ворот без усилий.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Новая ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и не дает полотну ворот упасть.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм. Опция не доступна при использовании алюминиевой облицовки Premium.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Дополнительный внешний контур уплотнения обеспечивает максимальное прилегание полотна к уплотнителю. Образующаяся между уплотнителями воздушная камера обеспечивает наилучшую герметизацию, препятствуя проникновению холода в помещение.

Опция «термопакет» предполагает установку термостойкого нижнего (верхнего) алюминиевого профиля с применением технологии Т-bridge, что позволяет избежать теплопотерь.

Автоматизация. Возможность автоматизации ворот приводом (см. раздел «Автоматика для ворот»).

Наименование	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Значение зависит от размера ворот, указано для ворот размером 3 500 × 3 000 мм
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Безотказность, количество циклов открывания-закрывания, не менее	50 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	13	Точное значение зависит от типоразмера панелей, используемых в конструкции ворот

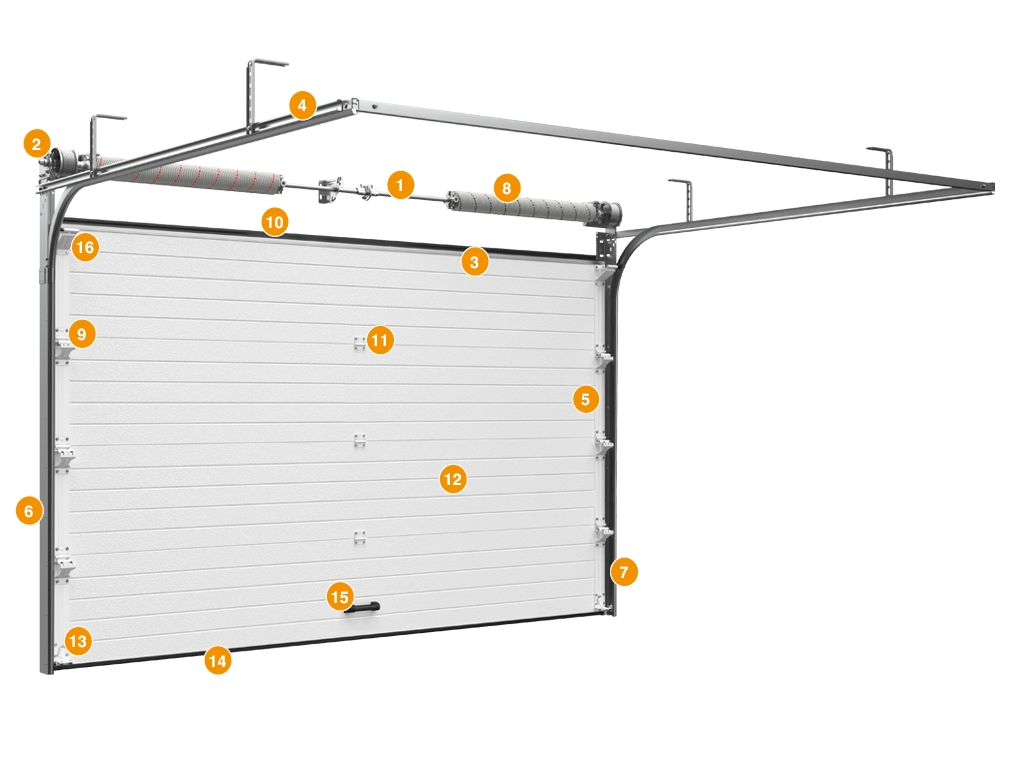

Система уравновешивания полотна ворот — пружинно-торсионный механизм с устройством защиты от разрыва пружины
Концевой П-образный опорный кронштейн и устройство защиты от разрыва пружины
Верхний профиль
Горизонтальная направляющая
Боковая крышка
Угловая стойка
Вертикальная направляющая
Торсионная пружина
Опора с роликодержателем и роликом
Верхний уплотнитель
Петля
Полотно ворот из сэндвич-панелей
Нижний угловой кронштейн
Нижний уплотнитель
Ручка
Верхняя опора с роликодержателем и роликом

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого до правого края проема).
h — притолока (расстояние от верха проема до потолка) от 150 мм.
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

PDF

Инструкция по монтажу секционныех ворот серии RSD02

PDF

Инструкция по монтажу секционных ворот со стандартным и высоким типами подъема
